WITRN U3 その12

WITRN U3 ファームウェアアップデート

WITRN U3 のファームウェアをアップデートしてみた。
以下の手順で行った。

ソフトのダウンロード
以下 3 つをダウンロードした。
(1).net ランタイム
win7、win10、win11 32/64 ビット共通)x86 をインストールし、64 専用はインストールしないでくださいとのこと。

(2)アップデートツール V2.4

(3)U3 ファームウェア V9.1
ソフトをインストール
上記 2 つのソフトをインストールする。
残念なことに、WinXP では動かないみたい。
仕方なく、Win11 マシンを使うことにした。

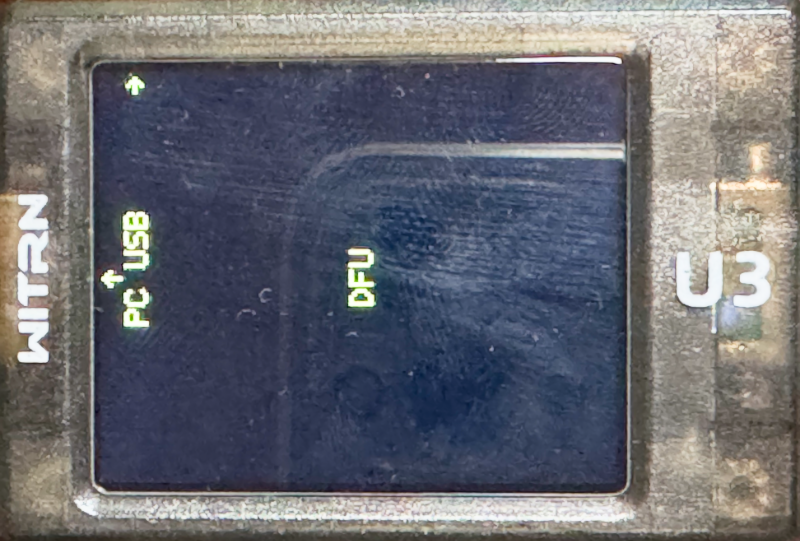

U3 を PC につなぐ
(1) U3 の OK ボタンを押す
(2) OK を押した状態で U3 USB-A オスをパソコンに挿入するか、または MicroUSB ケーブルで HID インタフェースに接続する。今回は USB-A オスに PC を接続した。
ファームアップデート

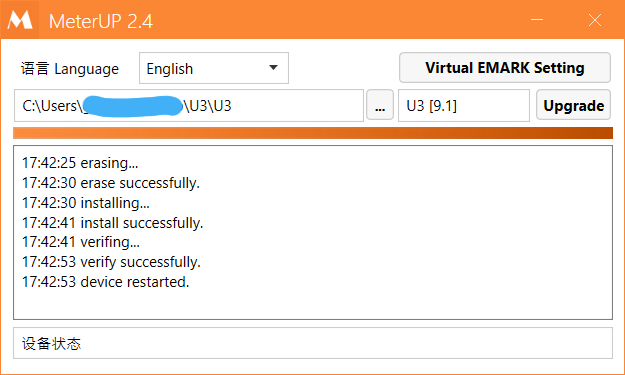

(1) WITRN_USBMeterUP を起動
(2) U3_Firmware_V9.1 を選択して、ファームを更新する。

更新後、U3 が自動起動する。

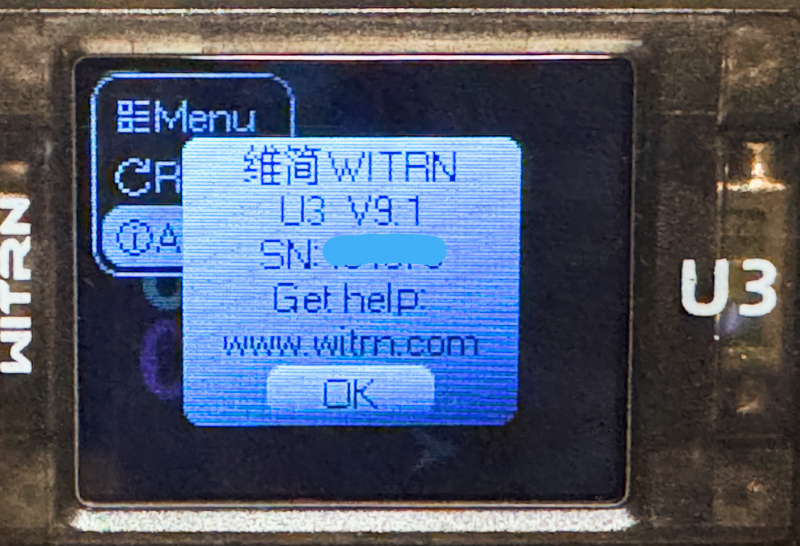

Ver4.8 から Ver9.1 にアプデした。

U3 のメニューは若干変わったみたい。
手動で以下になっていることをひとまず確認した。
間違いがあるかもしれないが、(new)は新しいもの、(change)が変わったものを示しています。

U3: Voltage ammeter
├── P1
│   ├──── Menu
│   │     ├── 0A Calibration
│   │     ├── MTK auto detection
│   │     ├── Restore Defaults
│   │     ├── Language
│   │     │     ├── 中文簡体
│   │     │     ├── 中文繁体
│   │     │     └── English
│   │     ├── Font
│   │     ├── Theme color
│   │     ├── Display brightness
│   │     ├── Standby setting
│   │     ├── Bluetooth setting
│   │     ├── Enter standby time
│   │     ├── Rec Current Threshold
│   │     ├── Offline Curve Record
│   │     ├── G-Sensor setting
│   │     ├── Auto wake up current
│   │     └── LOGO
│   ├─── Rotate
│   └─── About
│
├── P2
│   ├──── 1 Battety efficiency
│   ├──── 2 PD Tools
│   │     ├── 1 Apple PD SN Reader
│   │     └── 2 Cable E-Marker Reader
│   ├──── 3 MFI Test
│   ├──── 4 VOOC Tools
│   │     ├── 1 VOOC Virtual Cable
│   │     └── 2 VOOC Cable Test
│   ├──── 5 Charge Tool
│   └──── 6 Cable Registance
│         ├── 1 Voltage cable Registance
│         ├── 2 Bypass cable Registance
│         └── 3 4-wire difference method(new)
│
├── P3
│   ├──── 1 Auto Detection
│   ├──── 2 PD Protocol
│   │     ├── 1 PD3.0 Trigger
│   │     ├── 2 PD3.1 EPR AVS
│   │     ├── 3 PD VA Listener
│   │     └── 4  PD Data Listener
│   ├──── 3 MI-PD Protocol
│   │     ├── 1 MI <=120W Auto(new)
│   │     ├── 2 MI <=120W 1(new)
│   │     ├── 3 MI <=120W 2(new)
│   │     ├── 4 MI <=120W 3(new)
│   │     ├── 5 MI 210W PD Trigger(new)
│   │     └── 6 MI-A PD VA Listener
│   ├──── 4 Special PD(new)
│   ├──── 5 QC Protocol
│   │     ├── 1 QC2.0
│   │     ├── 2 QC3.0
│   │     └── 3 QC3+
│   ├──── 6 HUAWEI
│   │     ├── 1 HUAWEI FCP
│   │     └── 2 HUAWEI SCP/SSCP
│   ├──── 7 SAMSUNG AFC
│   ├──── 8 VOOC
│   │     ├── 1 VOOC WARP 5V
│   │     ├── 2 SVOOC 1.0 10V 5A
│   │     └── 3 SVOOC 2.0 10V 6.5A
│   ├──── 9 VFC Protocol
│   ├──── 10  QC2.0→PD
│   ├──── 11 APPLE 5V 2.4A
│   └──── 12 UFCS Protocol
│
└── P4
    ├──── Analyze(new)
    ├──── Sample Rate
    │     └── 500KHz,1MHz,2MHz,4MH,8MHz(change)
    └──── Switch Curve
          ├── 1 VA Curve
          ├── 2 D+D- Curve
          ├── 3 Ripple Curve
          ├── 4  Spectrum
          └── 5 Offline Curve

以上。
